Προσαρμογείς υποδοχών PGA

Κατηγορία προϊόντος της Προσαρμογείς υποδοχών PGA, είμαστε εξειδικευμένο κατασκευαστές από την Κίνα, Υποδοχές PGA, mPGA πρίζες προμηθευτών / εργοστάσιο, χονδρική υψηλής ποιότητας προϊόντα της Υποδοχή ολοκληρωμένων κυκλωμάτων Ε & Α και την κατασκευή, έχουμε την τέλεια εξυπηρέτηση μετά την πώληση και τεχνική υποστήριξη. Προσβλέπω στη συνεργασία σας!

Κίνα Προσαρμογείς υποδοχών PGA Προμηθευτές

Υποδοχές PGA Πρίζα πλέγματος πλέγματος
Μια συστοιχία πλέγματος πινάκων, συχνά συντομευμένη PGA, είναι ένας τύπος συσκευασίας ολοκληρωμένου κυκλώματος. Σε ένα PGA, η συσκευασία είναι τετράγωνη ή ορθογώνια και οι πείροι είναι διατεταγμένοι σε μια κανονική συστοιχία στην κάτω πλευρά της συσκευασίας. Οι πείροι συνήθως απέχουν μεταξύ τους 2,54 mm (0,1 ") και μπορεί να καλύπτουν ή να μην καλύπτουν ολόκληρη την κάτω πλευρά της συσκευασίας.
Τα PGAs συχνά τοποθετούνται σε πίνακες τυπωμένων κυκλωμάτων χρησιμοποιώντας τη μέθοδο διαμπερών οπών ή εισάγονται σε μια πρίζα. Τα PGA επιτρέπουν περισσότερες ακίδες ανά ολοκληρωμένο κύκλωμα από παλαιότερα πακέτα, όπως διπλή συσκευασία in-line (DIP).

Υποδοχές και προσαρμογείς PGA
Χαμηλή δύναμη εισαγωγής Οι πρίζες πινάκων πλέγματος (PGA) και οι προσαρμογείς είναι διαθέσιμα σε διάφορους μονωτήρες συμβατούς με την RoHS, με εκατοντάδες επιλογές τερματικών που έχουν επεξεργαστεί με βίδες. Σχεδόν οποιοδήποτε αποτύπωμα PGA μπορεί να φιλοξενηθεί, συμπεριλαμβανομένων των παρενθετικών μοτίβων.

Υποδοχές και προσαρμογείς PGA   ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Ανθεκτική κατασκευή για σχεδόν οποιαδήποτε εφαρμογή
Μεγάλη ποικιλία υλικών, μήκη και μεγέθη
Οικονομική μέθοδος για την αντικατάσταση, επισκευή ή αναβάθμιση συσκευών PGA
Μοναδικές επιλογές, όπως τα τερματικά προμορφωμάτων συγκόλλησης, εξαλείφουν την ανάγκη για συγκόλληση κυμάτων σε μικτές εφαρμογές SMT / Thru-hole
Οι μονωτές που είναι συμβατοί με RoHS και οι τερματικοί μηχανισμοί με κοχλίες είναι συμβατοί με την επεξεργασία χωρίς μόλυβδο - επιλέξτε Matte Tin / Gold (MG) ή Gold / Gold (GG)

Υποδοχές πλέγματος πλέγματος πινάκων Antenk (PGA)
Τα σύνθετα τυπωμένα κυκλώματα είναι υπερβολικά πολύτιμα για να διακινδυνεύσουν την άμεση συγκόλληση σε ακριβά ολοκληρωμένα κυκλώματα (ICs). Χρησιμοποιώντας μια υποδοχή είναι η απάντηση. Η χρήση των υποδοχών προσφέρει πλεονεκτήματα που αποδεικνύονται οικονομικά αποδοτικά και απλοποιούν το σχεδιασμό του σκάφους.

Η γραμμή υποδοχής επεξεργαστή Antenk είναι σχεδιασμένη για χρήση με πακέτα μικροεπεξεργαστών Intel και AMD. Οι τύποι υποδοχών περιλαμβάνουν τη γειωμένη γειωμένη συστοιχία (LGA), τη συστοιχία πλέγματος micro pin (mPGA) και την PGA με δύναμη εισαγωγής χαμηλής έως μηδικής. Οι υποδοχές mPGA και PGA είναι σχεδιασμένες για διάφορα πακέτα μικροεπεξεργαστών για φορητούς υπολογιστές, επιτραπέζιους υπολογιστές και διακομιστές. Για προσαρμοσμένες εφαρμογές, οι υποδοχές συμπίεσης μπορούν να ρυθμιστούν ανάλογα με τη συγκεκριμένη εφαρμογή.

mPGA / PGA (ZIF)
Αυτές οι υποδοχές παρέχουν διασύνδεση PGA με δύναμη εισαγωγής μηδέν (ZIF) στη συσκευασία PGA του μικροεπεξεργαστή και είναι προσαρτημένες στο PCB με συγκόλληση τεχνολογίας επιφανειακής τοποθέτησης (SMT). Οι υποδοχές PGA διατίθενται σε συστοιχίες μέχρι 989 θέσεων με μονό μοχλό, οδηγό κοχλία και μεθόδους ενεργοποίησης εξάγωνου κλειδιού.
Υποδοχές PGA (LIF)
Αυτές οι υποδοχές χρησιμοποιούνται κυρίως για εφαρμογές δοκιμής σε συσκευασίες μικροεπεξεργαστών που χρησιμοποιούν εξαρτήματα συγκόλλησης μέσω οπών στο σχεδιασμό PCB. Οι επαφές είναι εξωτερικές μανίκες βιδωτού μηχανήματος με εσωτερικές επαφές είτε με σφραγισμένες και διαμορφωμένες είτε με σύρμα. Οι προσαρμοσμένες συστοιχίες διατίθενται σε περισσότερες από 1.000 θέσεις.

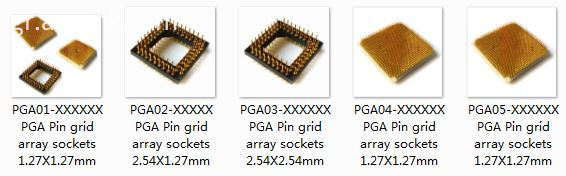

Τύπος υποδοχής πλέγματος πλέγματος (PGA)
mPGA
PGA

PGA

Υποδοχές PGA Τυπικές εφαρμογές :
Εξαλείψτε τη φόρτιση των ακίδων με το χέρι, διευκολύνετε την ορατότητα των κόμβων συγκόλλησης, την τοποθέτηση εξαρτημάτων χαμηλού προφίλ ή το ζευγάρωμα του πίνακα
